| ブランド名: | UCER |
| モデル番号: | Mシリーズ |
| MOQ: | 50メートル |
| 価格: | $10.00 - $50.00/ Meter |
| 配達時間: | 45の仕事日 |
| 支払条件: | L/C、T/T、D/P、CAD |

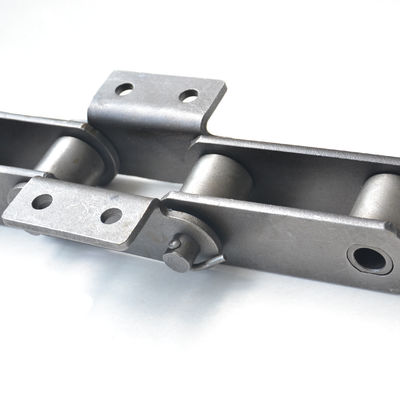

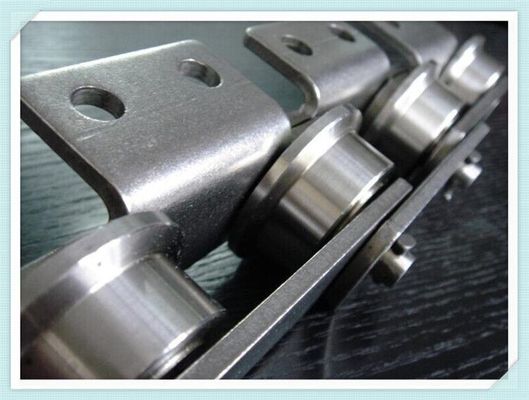

Mシリーズコンベヤーローラーチェーン (3型ローラー) 重荷コンベヤーチェーン
Mシリーズの良い価格 高硬度合金鋼のローラーコンベアチェーン (3型ローラー)
| モデル | Mシリーズコンベアチェーン |
| 色 | 中立 青 黒 金 |
| ロゴスタンプ | トロギーまたは要求に応じて |
| スタンダード | ISO/ANSI/DIN/JIS |
| 価格 | 工場間での直接競争力のある価格 |
| 品質 | 最良の原材料と設備,ローラーチェーンのための熟練労働者 |
| サービス | 深い販売後のサービス保証 |
| 主な市場 | SNG,北米,南米,ヨーロッパ,アジア,国内市場 |
| OEM | サポート |
仕様
|
DINチェーン番号 |
ピッチ |
ローラー寸法 |
|
|
ブッシュ直径 |
||||||
|
P |
d1 最大 |
d7 最大 |
d5 最大 |
d4最大 |
|||||||
|
mm |
|||||||||||
|
M20 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
25 |
12.5 |
30 |
9 |
|
M28 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
30 |
15 |
36 |
10 |
|
M40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
36 |
18 |
42 |
12.5 |
|
M56 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
42 |
21 |
50 |
15 |
|
M80 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
50 |
25 |
60 |
18 |
|
M112 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
60 |
30 |
70 |
21 |
|
M160 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
70 |
36 |
85 |
25 |
|
M224 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
85 |
42 |
100 |
30 |
|
M315 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
100 |
50 |
120 |
36 |
|
M450 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
120 |
60 |
140 |
42 |
| チェーンNO | 内板間の幅 | ピン直径 | ピンの長さ | プレートの深さ | プレートの厚さ | 極限の拉伸強度 | 平均張力強度 |
| b1分 | d2 最大 | L最大 | h2 最大 | T最大 | Q分 | Q0 | |
| mm | kN/bf | KN 関連品 | |||||
| M20 | 16 | 6 | 35 | 18 | 2.5 | 20/4545 | 25 |
| M28 | 18 | 7 | 40 | 20 | 3 | 28/6364 | 35 |
| M40 | 20 | 8.5 | 45 | 25 | 3.5 | 40/9091 | 50 |
| M56 | 24 | 10 | 52 | 30 | 4 | 56/12727 | 70 |
| M80 | 28 | 12 | 62 | 35 | 5 | 80/18182 | 100 |
| M112 | 32 | 15 | 73 | 40 | 6 | 112/25454 について | 140 |
| M160 | 37 | 18 | 85 | 50 | 7 | 160/36364 | 200 |
| M224 | 43 | 21 | 98 | 40 | 8 | 224/50909 | 280 |
| M315 | 48 | 25 | 112 | 70 | 10 | 315/71591 | 393.7 |
| M450 | 56 | 30 | 135 | 80 | 12 | 450/102272 | 562.5 |
| ISOチェーンNO | ピッチ | ローラー寸法 | ブッシュ直径 | |||||||||
| P | d1 最大 | d7 最大 | d5 最大 | d4最大 | ||||||||
| mm | ||||||||||||
| M20 | *40 | 50 | 63 | 80 | 100 | 125 | 160 | 25 | 12.5 | 30 | 9 | |
| M28 | *50 | 63 | 80 | 100 | 125 | 160 | 200 | 30 | 15 | 36 | 10 | |
| M40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 36 | 18 | 42 | 12.5 | |
| M56 | *63 | 80 | 100 | 125 | 160 | 200 | 250 | 42 | 21 | 50 | 15 | |
| M80 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 50 | 25 | 60 | 18 | |
| M112 | *80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 60 | 30 | 70 | 21 |
| M160 | *100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 70 | 36 | 85 | 25 |
| M224 | *125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 85 | 42 | 100 | 30 |
| M315 | *160 | 200 | 250 | 315 | 400 | 500 | 630 | 100 | 50 | 120 | 36 | |
| M450 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 120 | 60 | 140 | 42 | |
| ISOチェーンNO | 内板間の幅 | ピン直径 | ピンの長さ | プレートの深さ | プレートの厚さ | 極限の拉伸強度 | 平均張力強度 |
| b1分 | d2 最大 | L最大 | h2 最大 | T最大 | Q分 | Q0 | |
| mm | kN/bf | KN 関連品 | |||||
| M20 | 16 | 6 | 35 | 18 | 2.5 | 20/4545 | 25 |
| M28 | 18 | 7 | 40 | 20 | 3 | 28/6364 | 35 |
| M40 | 20 | 8.5 | 45 | 25 | 3.5 | 40/9091 | 50 |
| M56 | 24 | 10 | 52 | 30 | 4 | 56/12727 | 70 |
| M80 | 28 | 12 | 62 | 35 | 5 | 80/18182 | 100 |
| M112 | 32 | 15 | 73 | 40 | 6 | 112/25454 について | 140 |
| M160 | 37 | 18 | 85 | 50 | 7 | 160/36364 | 200 |
| M224 | 43 | 21 | 98 | 40 | 8 | 224/50909 | 280 |
| M315 | 48 | 25 | 112 | 70 | 10 | 315/71591 | 393.7 |
| M450 | 56 | 30 | 135 | 80 | 12 | 450/102272 | 562.5 |
| チェーンNO | ピッチ | ローラー直径 | 内板間の幅 | ピン直径 | ピンの長さ | 内部プレートの深さ | プレートの厚さ | 極限の拉伸強度 | 平均張力強度 | 体重計 | |
| P | d1 最大 | b1 最大 | d2 最大 | L ミン | Lc分 | h2 最大 | t/T 最大 | Q分 | Q0 | q | |
| mm | kN/bf | KN 関連品 | kg/m | ||||||||
| M80F6-P-75 | 75 | 35 | 14 | 12 | 40.5 | 45 | 30 | 5 | 80/18000 | 88 | 4.8 |
| M80F8-S-80 | 80 | 25 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 5.11 |
| ※M80F8-B-80 | 80 | 18 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 4.48 |
| ※M80F8-B-100 | 100 | 18 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 4.14 |
| ※M80F8-B-125 | 125 | 18 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 3.85 |
| M80F9-S-80 | 80 | 25 | 28 | 12 | 54.5 | 58.5 | 35 | 5 | 80/18000 | 88 | 5.07 |
| M80F12-P-100 | 100 | 50 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 7.8 |
| M100-P-80 | 80 | 47.5 | 31.4 | 15.9 | 71.2 | 76 | 40 | 8 | 100/22727 | 110 | 12.36 |
| M112F2-P-125 | 125 | 55 | 50 | 16 | 87.1 | 91.6 | 40 | 7.2 | 112/25200 | 125 | 13.35 |
| M224F3-P-160 | 160 | 80 | 30 | 12 | 81 | - | 60 | 8 | 224/50909 | 246 | 17.34 |
| ※M112F6-B-100 | 100 | 21 | 32 | 15 | 64 | 68.3 | 40 | 6 | 112/25200 | 123.2 | 6.14 |
| ※M112F6-B-125 | 125 | 21 | 32 | 15 | 64 | 68.3 | 40 | 6 | 112/25200 | 123.2 | 5.46 |
| M112F6-B-125 | 125 | 60 | 32 | 15 | 64 | 68.3 | 40 | 6 | 112/25200 | 123.2 | 10.33 |
| M112F7-B-125 | 125 | 30 | 32 | 14 | 64 | 68.3 | 40 | 6 | 112/25200 | 123.2 | 6.39 |
| M112F8-S-100 | 100 | 30 | 31 | 15 | 63.5 | 68 | 40 | 6 | 112/25200 | 123.2 | 7.14 |
| ※M112F14 | 160 | 21 | 31 | 15 | 64.4 | 69 | 40 | 6 | 112/25200 | 123.2 | 5.03 |
| ※M112F15-B-100 | 100 | 21 | 31 | 15 | 64.5 | 69 | 40 | 6 | 112/25200 | 123.2 | 5.9 |
| M112F18-S-100 | 100 | 30 | 31 | 15 | 64 | 68.6 | 36 | 6 | 112/25200 | 123.2 | 6.2 |
| ※M112F18-B-125 | 125 | 21 | 31 | 15 | - | 68.6 | 36 | 6 | 112/25200 | 123.2 | 5.25 |
| M112F21-P-160 | 160 | 40 | 25 | 15 | 57.5 | 62 | 40 | 6 | 112/25200 | 123.2 | 6.86 |
| M112F24-S-100 | 100 | 30 | 32 | 15 | - | 73.2 | 36 | 6 | 112/25200 | 123.2 | 6.82 |
| M112-PF1-80 | 80 | 40 | 32 | 15 | 64.5 | 69 | 40 | 6 | 112/25200 | 123.2 | 10.97 |
| M160-P-152 について4 | 152.4 | 66.7 | 25.4 | 26.9 | 58 | 68 | 50 | 7.1/51 | 156/35451 | 171.6 | 12.1 |
| M160F1-P-100 | 100 | 36 | 36 | 18 | 76 | 80 | 40 | 7 | 160/36364 | 176 | 9.42 |
| ※M160F14-B-100 | 100 | 25 | 37 | 18 | 77.3 | 83.5 | 50 | 8 | 160/36364 | 176 | 10.44 |
| ※M160F15-B-100 | 100 | 25 | 37 | 18 | 85.3 | 91.5 | 50 | 10 | 160/36364 | 176 | 12.51 |
| M160F23-S-160 | 160 | 36 | 37 | 18 | 73.3 | 79.5 | 50 | 7 | 160/36364 | 176 | 11.95 |
| ※M224F30-B-125 | 125 | 30 | 42 | 21 | - | 92.5 | 56 | 8 | 224/50909 | 246 | 12.49 |
| ※M224F31-B-200 | 200 | 30 | 43 | 21 | 84 | 91 | 60 | 8 | 224/50909 | 246 | 10.05 |
| ※M315F1-B-125 | 125 | 36 | 37 | 25 | 90 | - | 70 | 10 | 315/70862 | 346 | 19.15 |
| ※M315F6-B-160 | 160 | 42 | 80 | 25 | 140 | 140 | 80 | 12 | 315/70862 | 346 | 27.3 |
| M315F10-S-250 | 250 | 50 | 55 | 26 | 106.9 | 113 | 70 | 10 | 315/70862 | 393.7 | 17.6 |
| M315F12-S-200 | 200 | 45 | 48 | 25 | 119 | 126.5 | 70 | 15 | 600/135000 | 648 | 24.2 |
| M315F16-S-250 | 250 | 60 | 48 | 25 | 109.5 | 117 | 70 | 12 | 600/135000 | 648 | 21.6 |
| M315F17-B-160 | 160 | 36 | 66.7 | 25 | 93.5 | 100.5 | 70 | 8 | 315/70862 | 346.5 | 15.04 |
| チェーンNO | ピッチ | ローラー直径 | 内板間の幅 | ピン直径 | ピンの長さ | 内部プレートの深さ | プレートの厚さ | 極限の拉伸強度 | 平均張力強度 | 体重計 | |
| P | d1 最大 | b1 最大 | d2 最大 | L ミン | Lc分 | h2 最大 | t/T 最大 | Q分 | Q0 | q | |
| mm | kN/bf | KN 関連品 | kg/m | ||||||||
| M18F1-P-50 | 50 | 25 | 11.5 | 5.72 | 26 | 28.2 | 18 | 2.5 | 18/4050 | 20 | 1.81 |
| M20-PF1-50 | 50 | 30 | 16 | 6 | 31 | 33.5 | 18 | 2.5 | 20/4500 | 22 | 2.6 |
| M22-P-50 | 50 | 25 | 11.5 | 8 | 28 | 30.9 | 20 | 3 | 22/4950 | 24.2 | 2.64 |
| M22F1-P-50 | 50 | 25 | 12 | 10 | 29.4 | 32.6 | 20 | 3 | 22/4950 | 24.2 | 2.3 |
| M28F4-S-50 | 50 | 15 | 17 | 7 | 33 | 36.5 | 20 | 3 | 28/6300 | 35 | 1.88 |
| M28F5-P-63 | 63 | 30 | 18 | 7 | 42 | 45.5 | 25 | 5 | 40/9000 | 50 | 4.23 |
| M35F2-S-35 | 35 | 14 | 14 | 7 | 31 | 34 | 18 | 3.5/25 | 35/1874年 | 39 | 1.85 |
| M35F2-P-35 | 35 | 22 | 14 | 7 | 31 | 34 | 18 | 3.5/25 | 35/1874年 | 39 | 2.47 |
| *M35F3-B-35 | 35 | 14 | 14 | 6 | 30.2 | 33 | 18 | 3 | 35/1874年 | 39 | 1.73 |
| M35F4-C-69 | 69 | 25 | 12 | 7 | 27.5 | 30 | 19 | 2.5 | 35/1874年 | 39 | 1.6 |
| M35F5-P50 試着する8 | 50.8 | 25 | 16 | 7 | 33 | 36 | 20 | 3 | 35/1874年 | 39 | 2.48 |
| M35F9-P-50 | 50 | 25 | 16 | 6 | 30.4 | 32.7 | 18 | 2.5 | 33/1425 | 36 | 2.23 |
| M35F10-P-50 | 50 | 20 | 16 | 7 | 33 | 36 | 25 | 3 | 35/1874年 | 39 | 2.53 |
| M35F11-P-35 | 35 | 20 | 16 | 7 | 31 | 34 | 18 | 2.5 | 35/1874年 | 39 | 2.22 |
| *M40-B1016 | 101.6 | 17 | 15 | 14 | 37 | 40.5 | 25 | 4 | 40/9000 | 44 | 2.3 |
| M40-PF1-100 | 100 | 36 | 20 | 8.5 | 40.5 | 44.5 | 25 | 3.5 | 40/9000 | 44 | 3.28 |
| M40F4-P-50 | 50 | 31.75 | 15 | 10 | 36.6 | 39 | 25 | 4 | 40/9000 | 44 | 4 |
| M40F5-S-65 | 65 | 24 | 15 | 10 | 36.6 | 39 | 30 | 4 | 40/9000 | 44 | 4.86 |
| M40F6-P-80 | 80 | 36 | 20 | 8.5 | 41 | 44.2 | 25 | 4 | 40/9000 | 44 | 3.68 |
| M40F17-P508 | 50.8 | 31 | 15.2 | 13.35 | 38 | 42.8 | 25 | 50.0/40 | 53.9/12127 | 59.2 | 4.45 |
| M40F22-P-100 | 100 | 40 | 32 | 14 | 63.7 | 69 | 50 | 6 | 195/43838 | 214.5 | 10.3 |
| M56-SF1-63 | 6 | 25 | 24 | 10 | 46 | 49.5 | 30 | 4 | 56/12600 | 61.6 | 2.31 |
| M56-SF1-80 | 80 | 25 | 24 | 10 | 46 | 49.5 | 30 | 4 | 56/12600 | 61.6 | 3.61 |
| M56-PF1-80 | 80 | 50 | 24 | 10 | 46 | 49.5 | 30 | 4 | 56/12600 | 61.6 | 6.96 |
| M56F14-S-63 | 63 | 21 | 24 | 10 | 46 | 49.5 | 30 | 4 | 56/12600 | 61.6 | 3.81 |
| M56F14-S-80 | 80 | 21 | 24 | 10 | 46 | 49.5 | 30 | 4 | 56/12600 | 61.6 | 3.27 |
| M56F14-P-100 | 100 | 42 | 24 | 10 | 46 | 49.5 | 30 | 4 | 56/12600 | 61.6 | 5 |
| M56F21-P-100 | 100 | 42 | 24 | 12 | 54.7 | 59.5 | 30 | 6 | 56/12600 | 61.6 | 6.3 |
| M56F28-P-100 | 100 | 31 | 15 | 10 | 38.2 | 43 | 30 | 4 | 56/12600 | 61.6 | 3.2 |
| M75-P-75 | 75 | 40 | 22 | 12 | 44 | 47 | 35 | 4 | 75/16870 | 75 | 5.88 |
| M80F3-P-125 | 125 | 50 | 28 | 11 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 6.72 |
| *M80F4-BF1-125 | 125 | 25 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 4.27 |
| M80F4-A-100 | 100 | 25 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 4.63 |
| *M80F4-B-100 | 100 | 18 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 4.13 |
| *M80F4-B-125 | 125 | 18 | 28 | 12 | 55 | 58.5 | 35 | 5 | 80/18000 | 88 | 3.85 |
梱包 配送 輸送
梱包:Mシリーズコンベアチェーン +ポリバッグ + 個別箱 + 木製ケース
港:上海,寧波
商品の安全性をより良く確保するために,プロフェッショナルで環境にやさしい,便利で効率的な包装サービスが提供されます.
