| ブランド名: | UCER |
| モデル番号: | FVシリーズ |
| MOQ: | 50メートル |
| 価格: | $10.00 - $70.00/ Meter |
| 配達時間: | 45の仕事日 |
| 支払条件: | L/C、T/T、D/P、CAD |

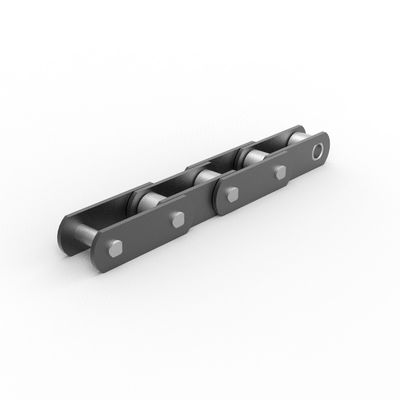

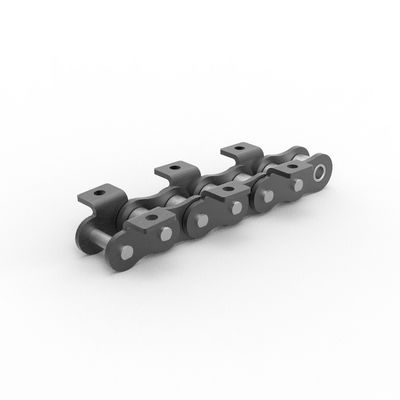

FV40 製造 大型 FV シリーズ コンベヤーチェーン 付属型 重量コンベヤーチェーン
第二のメトリックコンベアチェーンシリーズは,FV標準で,Mに比べても,寸法や断裂強度によって異なります.Mに相当する構造,より高い仕様材料と熱処理.
詳細
原産地:中国,チェジアン
ブランド名:UCER
モデル番号:FVシリーズ
構造:ローラーチェーン
機能:コンベアチェーン
材料:ALLOY
標準または非標準:標準
コンベアチェーン名:二重ピッチコンベアチェーン (FVシリーズ)
輸送チェーンタイプ:大型輸送チェーン
OEM サイズ:OEM サイズ
熱処理:すべての鎖の部分は熱処理を受けます.
色:黒と灰
表面処理:ショットピニング
コンベアチェーン間隔:100 125 160mm
チェーンプレートの材料:45#または40Cr
パッケージ:標準
size&capacity:pls フォームへの参照
供給能力:月間10000m/m
仕様
|
チェーンNO |
ピッチ |
ローラー寸法 |
ブッシュ直径 |
||||||||||
|
P |
d1 最大 |
d4 最大 |
d5 最大 |
d6 最大 |
G |
d3最大 |
|||||||
|
mm |
|||||||||||||
|
FV40 |
50 |
63 |
80 |
100 |
125 |
- |
- |
32 |
20 |
40 |
50 |
4 |
15 |
|
FV63 |
50 |
63 |
80 |
100 |
125 |
160 |
- |
40 |
26 |
52 |
63 |
5 |
18 |
|
FV90 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
48 |
30 |
63 |
78 |
6.5 |
20 |
|
FV112 |
80 |
100 |
125 |
160 |
200 |
250 |
- |
55 |
32 |
72 |
90 |
7.5 |
22 |
|
FV140 |
63 |
100 |
125 |
160 |
200 |
250 |
- |
60 |
36 |
80 |
100 |
9 |
26 |
|
FV180 |
100 |
125 |
160 |
200 |
250 |
315 |
- |
70 |
42 |
100 |
125 |
13 |
30 |
|
FV250 |
125 |
160 |
200 |
250 |
315 |
400 |
- |
80 |
50 |
125 |
155 |
15 |
36 |
|
FV315 |
160 |
200 |
200 |
315 |
400 |
- |
- |
90 |
60 |
140 |
175 |
18 |
42 |
|
チェーンNO |
内板間の幅 |
ピン直径 |
ピンの長さ |
プレートの深さ |
プレートの厚さ |
極限の拉伸強度 |
||
|
b1分 |
d2 最大 |
L ミン |
Lc最大 |
h2 最大 |
T最大 |
Q分 |
※Q分 |
|
|
mm |
kN/bf |
kN/bf |
||||||
|
FV40 |
18 |
10 |
36 |
39 |
25 |
3 |
40/9091 |
47/10681 |
|
FV63 |
22 |
12 |
45 |
48.5 |
30 |
4 |
63/14317 |
75/17045 |
|
FV90 |
25 |
14 |
53 |
56.5 |
35 |
5 |
90/20453 |
115/26136 |
|
FV112 |
30 |
16 |
62 |
66 |
40 |
6 |
112/25452 |
170/38636 |
|
FV140 |
35 |
18 |
67 |
71.5 |
45 |
6 |
140/31815 |
180/40908 |
|
FV180 |
45 |
20 |
86 |
92 |
50 |
8 |
180/40908 |
250/56817 |
|
FV250 |
55 |
26 |
91 |
103.5 |
60 |
8 |
250/56817 |
300/68181 |
|
FV315 |
65 |
30 |
113 |
126.5 |
70 |
10 |
315/71591 |
480/109089 |
| チェーンNO | ピッチP | ローラー直径 d1max | 内板間の幅 b1min | ピン直径 d2max | ピンの長さ Lmax | ピンの長さ Lc | 究極の拉伸強度 Qmin | 平均張力Q0 | 重量単位 q |
| mm | kN/bf | kN | 体重 | ||||||
| FV40A2.02-P-40 | 40 | 32 | 18 | 10 | 36 | 40 | 40/8892 | 44 | 4.98 |
| FV90A2F1-P-85 | 85 | 50 | 25 | 14 | 52 | 56.5 | 90/20250 | 100 | 10.15 |
| FV90A2F1-P-100 | 100 | 50 | 25 | 14 | 52 | 56.5 | 90/20250 | 100 | 8.74 |
| FV112F1A1-P-100 | 100 | 55 | 30 | 16 | 71 | 76.5 | 180/40492 | 200 | 14.3 |
| FV112F1A1-P-80 | 80 | 55 | 30 | 16 | 71 | 76.5 | 180/40492 | 200 | 16.6 |
| チェーンNO | ピッチ | ローラー直径 | ピン直径 | ピンの長さ | プレートの深さ | プレートの厚さ | 極限の拉伸強度 | 体重計 | |||
| P | d1 最大 | d3 最大 | d4 最大 | d2 最大 | L ミン | Lc分 | h2 最大 | t/T 最大 | Q分 | q | |
| mm | kN/bf | kg/m | |||||||||
| FV40F3-P-63 | 63 | 32 | - | - | 10 | 38.1 | 41.5 | 45 | 4 | 80/17985 | 2.13 |
| FV90F9-B-100 | 100 | - | 20 | - | 14 | 60.2 | 64.6 | 35 | 60.0/8.0 | 90/20453 | 6 |
| FV90F10-B-100 | 100 | - | 20 | - | 14 | 60.2 | 64.6 | 40 | 60.0/8.0 | 90/20453 | 6.83 |
| FV140-PF1-125 | 125 | 65 | - | - | 18 | 67 | 71.5 | 45 | 6 | 140/31473 | 12.76 |
梱包 配送 輸送
梱包:コンベアチェーン +ポリバッグ + 個別箱 + 木製ケース
港:上海,寧波
商品の安全性をより良く確保するために,プロフェッショナルで環境にやさしい,便利で効率的な包装サービスが提供されます.
